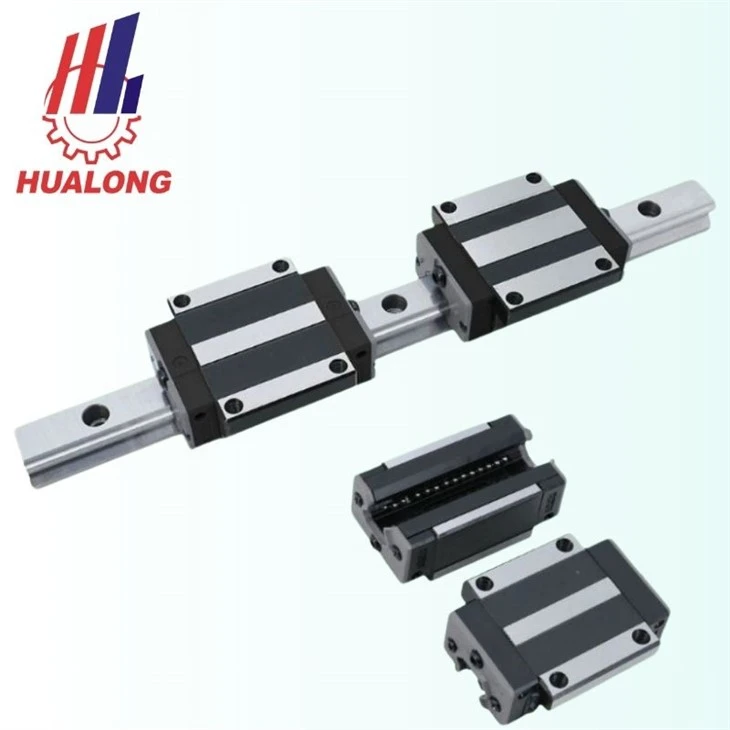

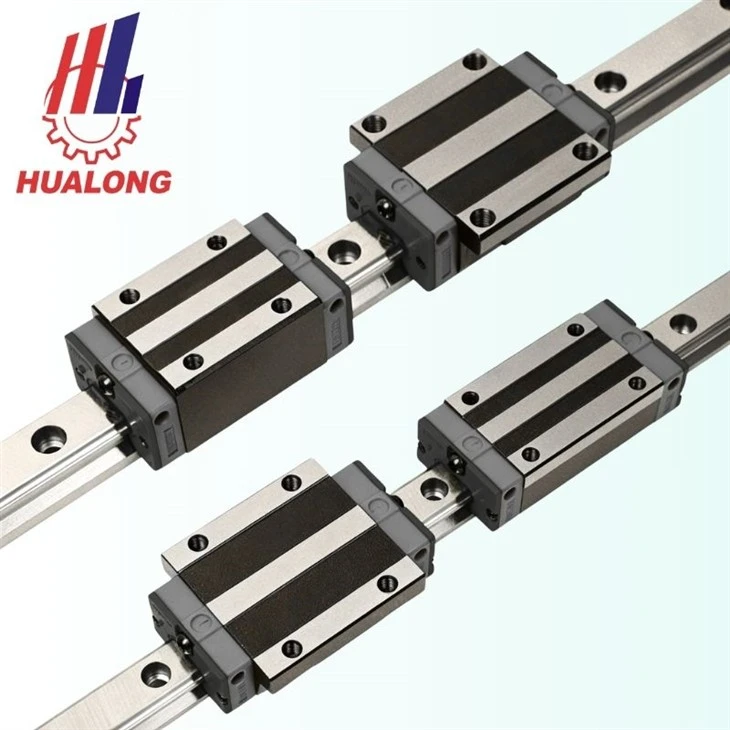

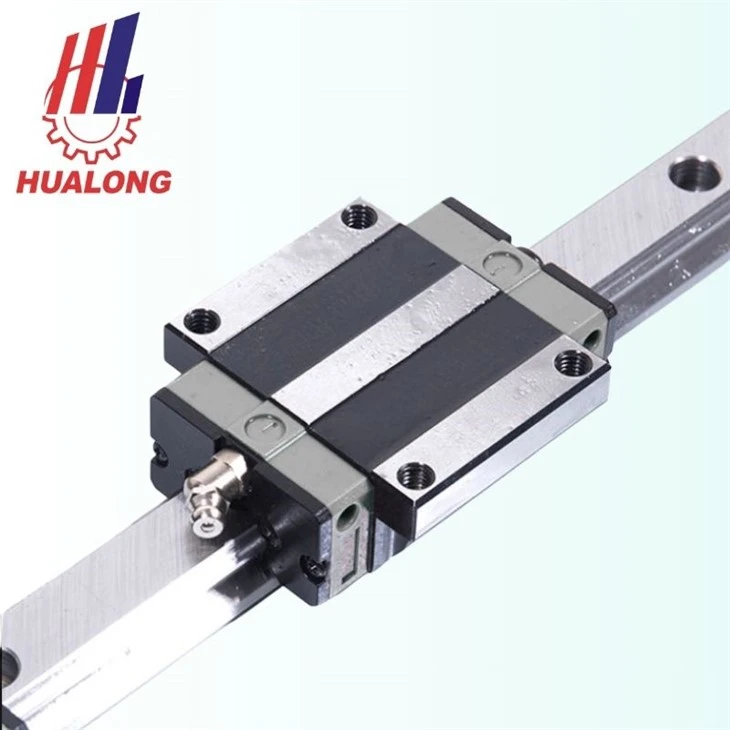

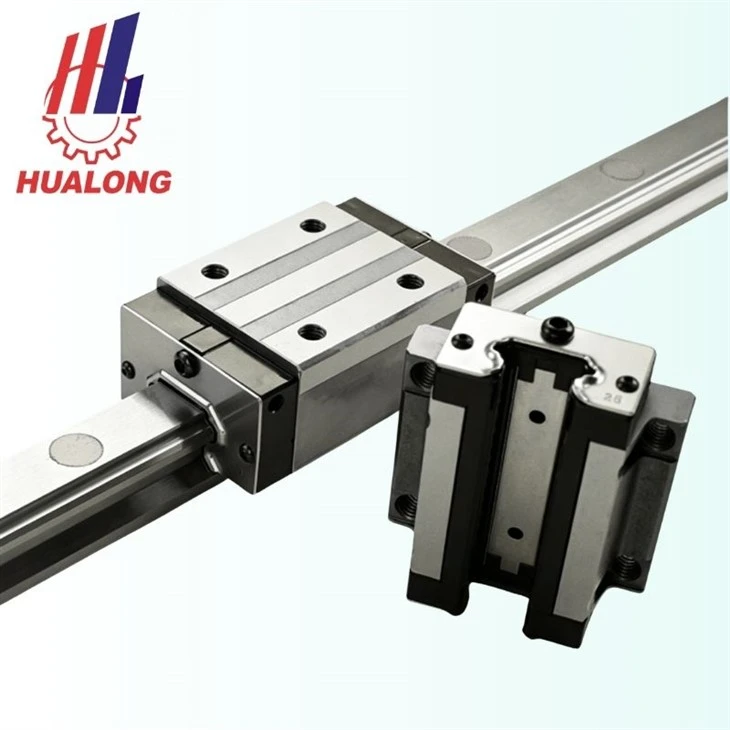

Lineært styreskinnesystem med flens|Hualong maskineri
I moderne industriell automasjon er lineære føringer kjernen og nøkkelkomponentene som sikrer nøyaktigheten og toleransestabiliteten til utstyrets drift. For CNC graveringsmaskiner, fresemaskinprodusenter, bilmontering, halvlederutstyr og logistikkautomatiseringsintegrasjon, har Hualongs lineære styreskinnesystem av flenstype moden og stabil ytelse, høy kostnadseffektivitet, og er en erstatning av høy kvalitet for importerte styreskinner av høy kvalitet. Den bærende strukturen til vanlige standard styreskinner er begrenset, og det er strenge krav til benchmark-justering under installasjon; Hualong tar i bruk en fire-kolonne gotisk bue 45 graders kontaktdesign, som kan oppnå balanserte nominelle belastninger i radielle, anti-radiale og tverrgående retninger uten å ofre total ytelse. Den støtter horisontal, vertikal, invertert og sidemontert installasjon i alle retninger, egnet for ulike komplekse arbeidsforhold.
Funksjoner
Fire retningsbestemt lik belastningskapasitet
Hualong lineære styreskinnesystem vedtar en 45 graders gotisk buekontaktstruktur, utstyrt med fire rader med stålkuler, for å oppnå radial, anti-radial, venstre og høyre sideveis lik belastningsdesign. En symmetrisk og balansert struktur, uten behov for å kontrollere lastparametere på nytt på grunn av endringer i installasjonsholdning, og uten å bekymre deg for redusert levetid. Styreskinnen støtter enhver installasjonsmetode, inkludert horisontal, vertikal, omvendt og sidevegginstallasjon. For å takle den stadig skiftende gravitasjonsretningen og skjærekraften til flerakset utstyr, kan det å stole på den rundstrålende lik lastkarakteristikk forenkle layoutdesignen til styreskinnene uten bevisst bruk av sammenkoblede styreskinnekonfigurasjoner, og effektivt optimere kostnadene og installasjonsplassen for hele maskinens tilbehør.
Enkel å installere selvjusterende design
Overflatefeil under installasjon er et av de vanligste og mest kostbare feilproblemene i lineære styreskinnesystemer. Selv om parallellitetsfeilen mellom to spor bare er noen få mikrometer, kan det føre til ujevn fordeling av kulebelastninger eller for tidlig slitasje, og til og med forårsake driftsforsinkelse og andre problemer.
Hualong lineære styreskinnesystemer tar i bruk en elastisk deformasjons-selvjusteringsmekanisme, som bruker den fleksible strukturen til skinnekroppen for å absorbere små installasjonsfeil, og effektivt unngå kontaktspenningskonsentrasjon og lokale unormale punktkontaktproblemer forårsaket av monteringsavvik. Ved å bruke denne designen kan installasjonstiden reduseres betraktelig med 40 %, noe som eliminerer behovet for manuell skraping og sliping med høy presisjon ved installasjon av referanseflater og støtteputer, samt manuell sliping til flathet på mikrometernivå.
Anti-fall fikseringssystem
Ved reparasjon eller utskifting av deler er tradisjonelle styreskinner utsatt for problemet med stålkuler som spres og faller av etter at glideren løsner fra styreskinnekroppen.

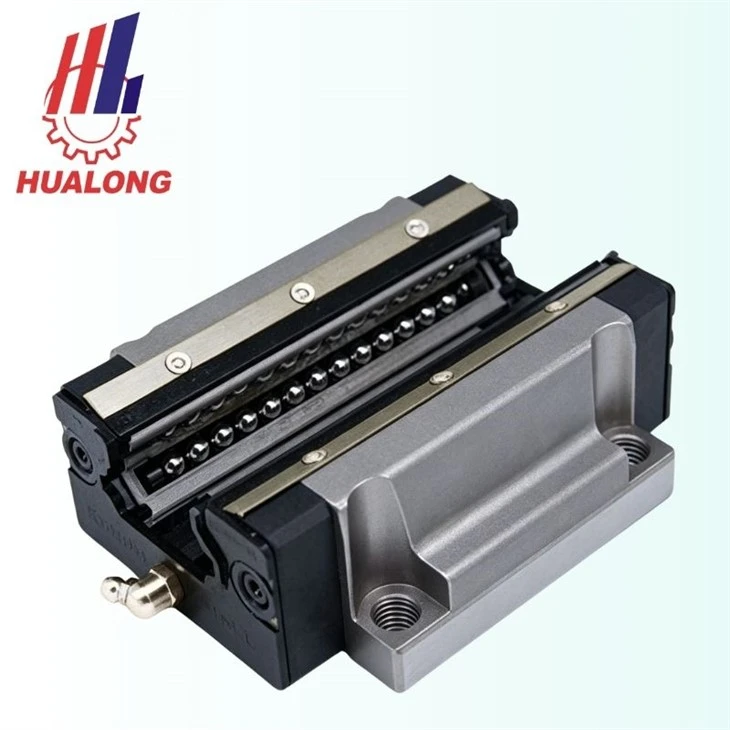

Hualong tar i bruk en unik låsekulestruktur med en innebygd hjelpebrakett i plast, som kan låse alle stålkuler fast i sirkulasjonskretsen selv om glideren og styreskinnen er helt adskilt.
Denne anti-fall-funksjonen kan forhindre forurensningsskader, unngå problemer med å laste individuelle kuler på nytt, spare den kjedelige operasjonen med å manuelt reinstallere stålkuler én etter én, forkorte utstyrsvedlikeholdsstansen betydelig og komprimere vedlikeholdstiden fra timer til minutter. Hualongs lineære styreskinnesystem, kombinert med dobbel leppeendeforsegling og integrert støvfjerningsstruktur, kan opprettholde pålitelig drift i støvete verkstedmiljøer, maskineringssentre utsatt for kjølevæske og utendørs logistikkanlegg i lang tid.

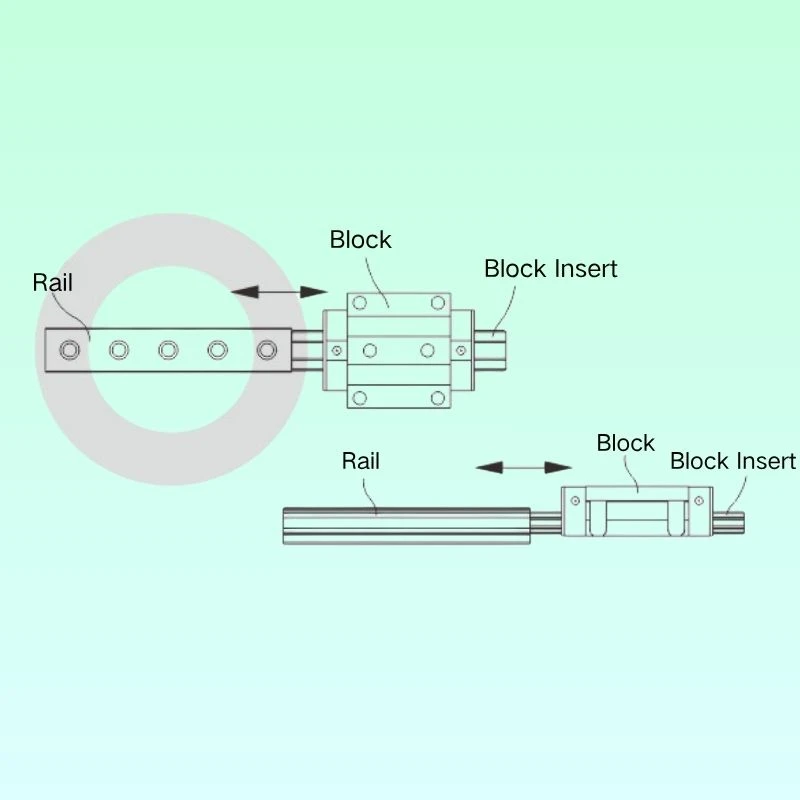

Forholdsregler for montering av lineær styreskinne
Når du installerer lineære føringer, må du ikke fjerne glideren med mindre det er nødvendig. Hvis du trenger å fjerne eller installere glideren fra styreskinnen, vennligst bruk den medfølgende klemskinnen.
Når du installerer lineære føringer, ikke vilkårlig bytt ut gliderne på ikke-utskiftbare føringer for å unngå å påvirke nøyaktigheten.
Når du installerer den lineære styreskinnen, vennligst bruk en momentnøkkel og følg selskapets anbefalte moment for å låse boltene i rekkefølge for å sikre rettheten til styreskinnen.
Fordelene med vår lineære styreskinne
Komplett systemleveranse
I motsetning til leverandører som selger styreskinner og glidere separat, bruker Hualong en fabrikkmonteringsmodus for å oppnå utskiftbarhet av hele serien med produkter av samme modell. Enhver glider av samme modell kan tilpasses en hvilken som helst styreskinne av samme modell, noe som i stor grad forenkler valg av reservedeler og lagerstyring.
P4 presisjons stålkule
Alle sirkulerende kuler oppfyller G10 P4 presisjonsnivåstandarden, og gir jevn, lavfriksjonsbevegelse med en friksjonskoeffisient så lav som 0,005, bare en femtiendedel av vanlige glideskinner. Dette reduserer størrelseskravene til motoren og kan romme mindre motorstørrelser, noe som effektivt reduserer energiforbruket under høye frem- og tilbakegående forhold. Den er allment anvendelig for høyhastighets sykkelapplikasjoner, for eksempel plukking og plassering av robotarmer og pakkeproduksjonslinjer.
Flere serier som dekker alle driftsforhold
Hualong kulelager flens lineær guide tilbyr tre produktserier: HGH standard type, HEG høy belastning type og HWE bred type.
Bæreevnen til hver glider varierer fra 100 kg til 6000 kg, noe som gjør den fullt egnet for ulike bruksscenarier som lett presisjonsutstyr, automatiserte produksjonslinjer og kraftige CNC-maskiner.
Global ytelsesstyrke
Hualong har fokusert på lineær bevegelsesteknologi siden 1997, og har oppnådd totalt 81 nasjonale patenter, inkludert 41 kjerneoppfinnelsespatenter. Våre produkter eksporteres til over 200 land og regioner. Alle partier av produkter gjennomgår strenge prosesser som kontinuerlig driftstesting og presisjonsinspeksjon før de forlater fabrikken for å sikre konsistens i fabrikkkvalitet.
søknad
Hvorfor velge Hualongs lineære styreskinnesystem?
Spesifikasjon |
Detalj |
| Kontakt Design | Fire rader med gotiske buer med 45 graders kontaktvinkel |
| Lastretning | Like belastninger i fire retninger: radial/revers radial/tverrgående |
| Ballholder | Innebygd hjelpespor i plast med anti-dråpeball |
| Forsegle | Dobbel leppetetning, innebygd støvfjerningsskrape |
| Serie | HGH (Standard) / HEG (Heavy Duty) / HWE (Wide Profile) |
| Lasteområde | 15–55-serien, lastekapasitet: 100 kg - 6 000 kg |
| Installasjon | Horisontal / Vertikal / Invertert / Sideveggmontering |
| Utskiftbarhet | Fullstendig utskiftbar innenfor samme modellserie |
| Presisjon | P4 stålkule, G10 presisjon |
| Friksjon | Koeffisient så lav som 0,005 |
Hvorfor velge Hualong?
Hualong har 35 års erfaring i tunge bruksområder i det lineære føringsfeltet med kuler av flenstype, og er spesielt dyktig i å tilby løsninger av flenstype for store verktøymaskiner og smiutstyr. Vi driver en 50 000 kvadratmeter tung prosesseringsbase, utstyrt med en tysk høypresisjons portalstyreskinnesliper med en prosesslengde på 8 meter og en østerriksk Aixie Lin kontrollerbar atmosfære varmebehandlingslinje, som sikrer at hardheten til hver flensstyreskinne er jevn og dybden på det herdede laget er større enn eller lik 1,5 mm.
01
Erstatt import med halv leveringstid
Fullt kompatibel med rulleflensføringer fra THK, INA, NSK og andre merker når det gjelder installasjonsstørrelse, sammenlignbar i ytelse og priset 30 40 % lavere. Ikke-standard tilpasning tar 15 til 20 dager for levering, mens import vanligvis tar 8 til 12 uker.
02
Kontrollerbar kvalitet gjennom hele prosessen
Fra lagerstålråmaterialer, varmebehandling til profilsliping, alt ferdigstilles internt, og hver styreskinne kommer med en 100 % gående parallellitetsdeteksjonsrapport.
03
Profesjonell kraftig støvforebygging og smøring
standard metallskrape for å motstå store partikkelavfall; Valgfritt KK eller SH. E2 selvsmøringsmodul krever ikke sentralisert drivstofftilførsel og er egnet for tunge bruksområder i store høyder eller i rene rom.
04
Globale lokaliseringstjenester
Vi har agenter i flere land og eksporterer til over 150 land og regioner. Flerspråklige ingeniører gir 24-timers fjernhjelp og kan sende lokale ingeniører til stedet for å veilede nedover installasjon og parallellfeilsøking.
våre fordeler
Over 35 års ingeniørerfaring
Hualong ble grunnlagt i 1997 og har samlet over 35 års forskning og produksjonserfaring innen lineær bevegelsesteknologi. Vi har 81 nasjonale patenter og 41 uavhengige immaterielle rettigheter.
01
ISO 9001 sertifisert produksjon
Over 50 000 kvadratmeter med produksjonsanlegg er utstyrt med presisjonssliping, varmebehandling og automatiserte monteringslinjer for å sikre konsistent kvalitet på hvert produktparti.
02
Eksportert til over 200 land og regioner
Hualong lineært styreskinnesystem er høyt tillitsfullt av ingeniører og produsenter av originalutstyr i Nord-Amerika, Europa, Sørøst-Asia, Midtøsten og Afrika, og har etablert distribusjonsnettverk på forskjellige kontinenter.
03
Fabrikk direktesalg
Ved å eliminere merkingen av distributører, er kostnaden for lineærbevegelsesløsningen levert av Hualong 30 til 50 % lavere enn tilsvarende merker, og påvirker dermed ikke materialkvaliteten eller nøyaktigheten.
04
1 års garanti og livstidsstøtte
Hver lineær guide har 1 års kvalitetsgaranti. Teamet vårt gir teknisk støtte 24/7 og vedlikeholder reservedelslager for rask levering over hele verden.
05
FAQ
Q1: Kan Hualong lineær guide erstatte den originale guiden til eksisterende utstyr?
A1: Ja. Hualong HGH-serien følger industristandarddimensjoner og har utmerket strukturell utskiftbarhetskompatibilitet. Ingeniører kan gjøre endringer uten å redesigne installasjonsoverflaten og kan direkte erstatte installasjonskomponentene for bruk.
Q2: Hva er forskjellen mellom HGH-, HEG- og HWE-seriene?
A2:
HGH er en standard konfigurasjonsfilserie egnet for generelle automasjonsscenarier;
HEG gir høyere bæreevne for tunge CNC-maskiner, og glidestrukturen er styrket for å tilpasse seg arbeidsforholdene til kraftige CNC-maskiner;
HWE tar i bruk utvidede styreskinneseksjoner, som har bedre bøye- og torsjonsmotstand, og er egnet for bruksscenarier som krever ekstra stabilitet for å motstå momentbelastninger.
Q3: Kan jeg installere styreskinnen opp ned eller vertikalt?
A3: Selvfølgelig. Styreskinnen vedtar en fire-kolonne stålkule 45 graders kontaktstruktur, som ikke er begrenset av installasjonsretningen. Enten det er vertikal installasjon, vertikal installasjon, invertert installasjon eller sidevegginstallasjon, kan den opprettholde jevn bæreevne.
Q4: Gir du installasjonsstøtte?
A4: Ja. Hualong kan gi standard veiledning for ekstern videoinstallasjon, ledsaget av detaljerte installasjonsmanualer og standard spesifikasjoner for dreiemomentparametere. For bulkbestillinger kan vi arrangere ingeniører for å tilby installasjonsopplæring og presisjonskalibreringstjenester på stedet.
